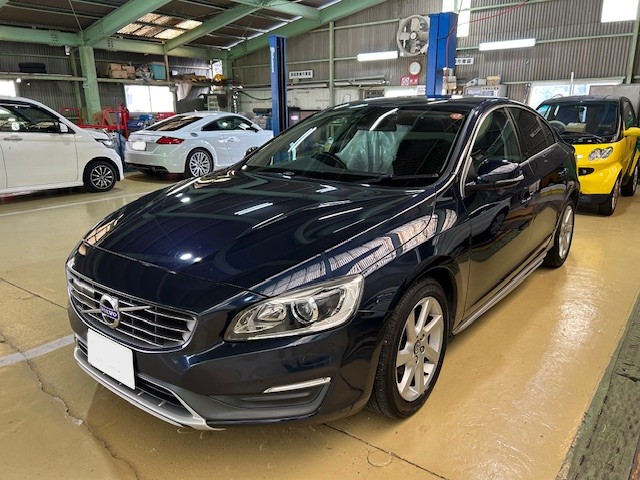

VOLVO S60 T4 　ボルボ　S60　タイミングベルト交換



いつもメンテナンスありがとうございます
今回はタイミングベルト交換でのご入庫頂きました

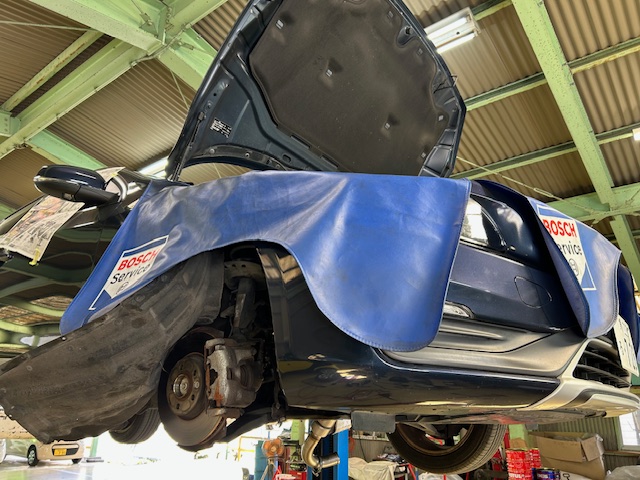

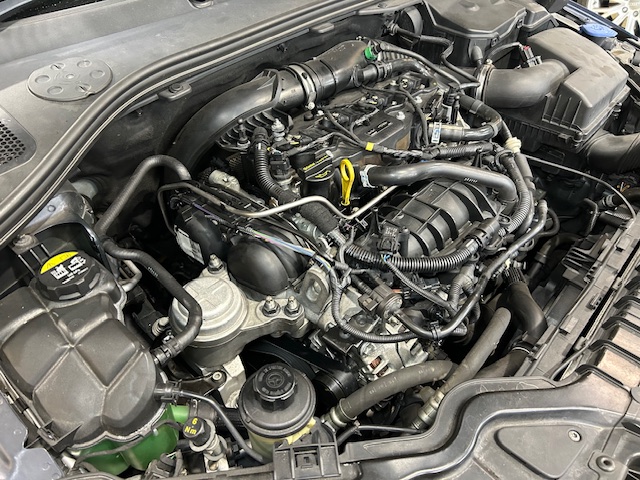

リフトアップしましてタイミングベルト交換して参ります

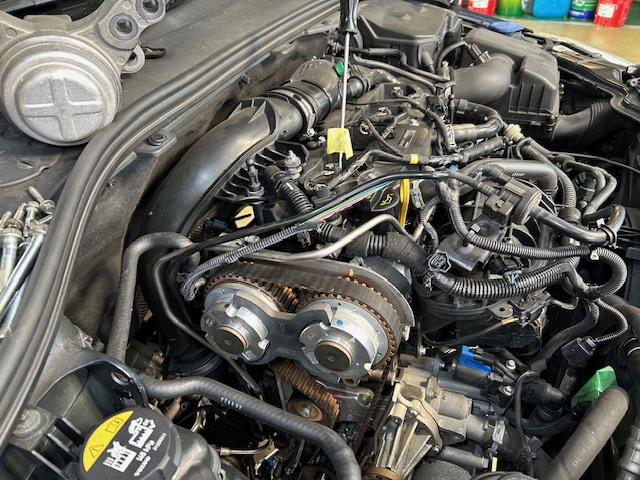

エンジンマウントやタイミングベルトカバーなど取り外しまして

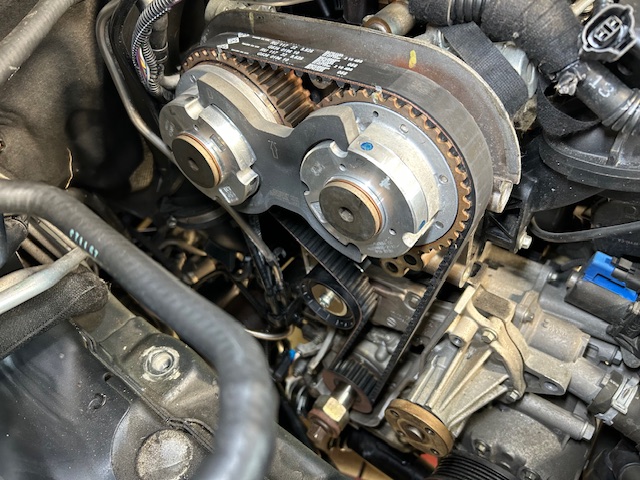

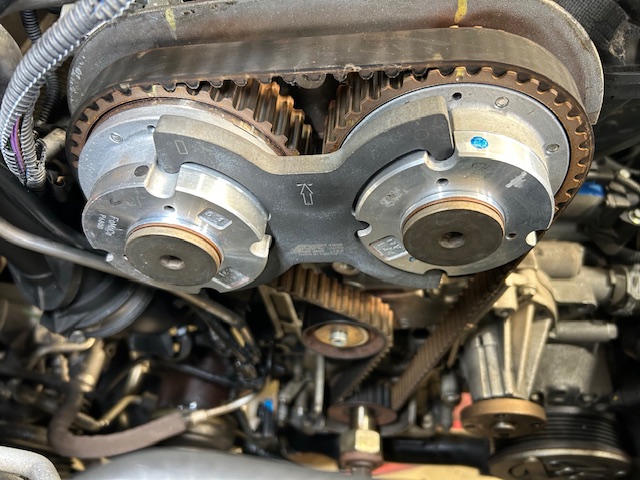

1番シリンダーTOP出しましてバルブタイミング確認





このエンジンはSSTが無いとタイミングベルトは交換出来ません

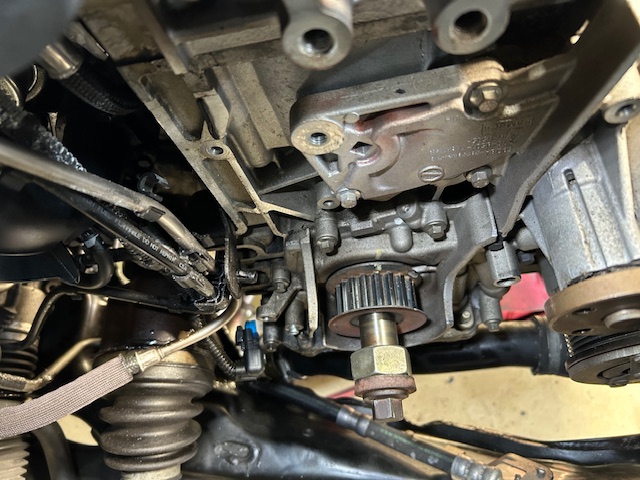

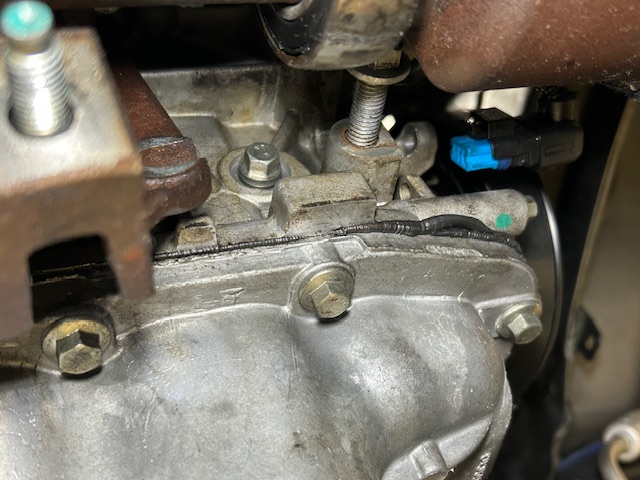

クランクシャフトTOP位置決めの為サービスホールのボルト外し
SSTセットして参ります

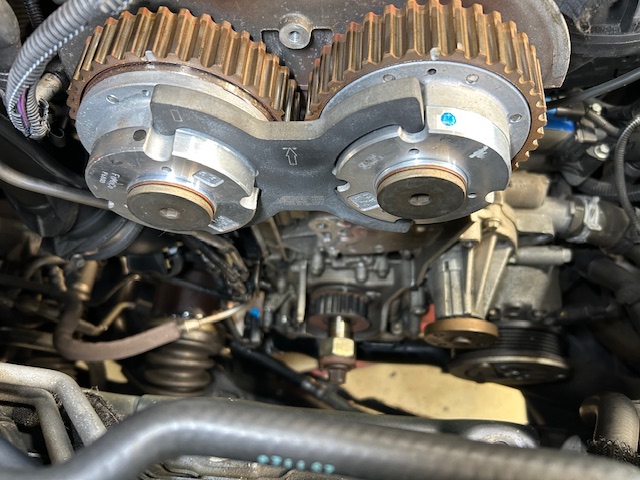

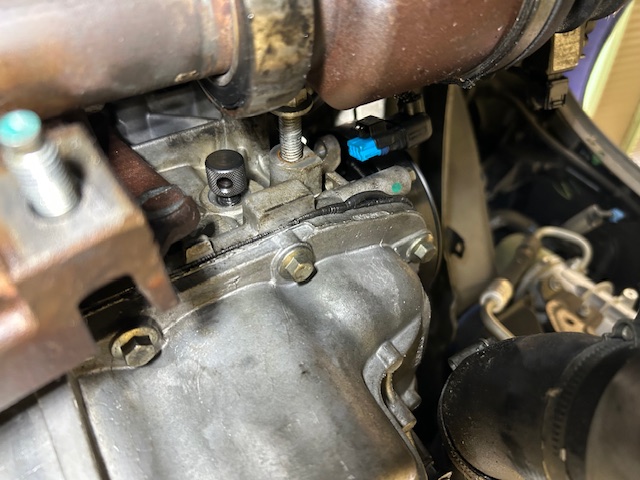

クランク位置決めSSTをセット
このお車はクランクプーリーやタイミングギアに切り欠き（半月キー）などはございませんので

クランクプーリーSETボルト外しますとクランクシャフトだけでFREEで回転し

クランクシャフトの位置が分からなくなりますので

クランクプーリーSETボルト取り外す前に必ずSSTを使用しまして

クランクシャフト位置決めしバルブタイミング確認が必要です

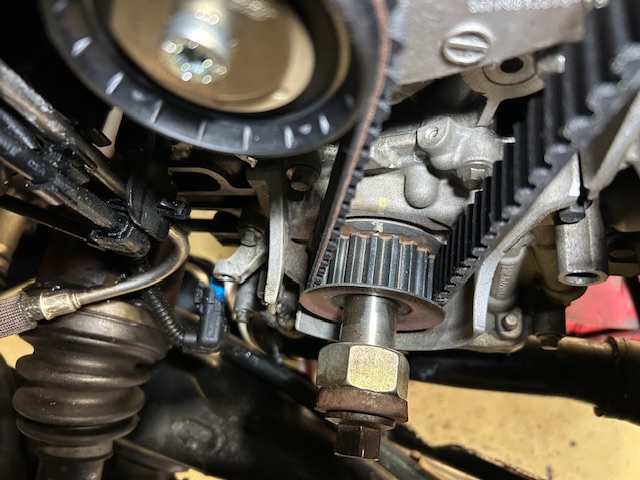

タイミングベルト取り外しまして

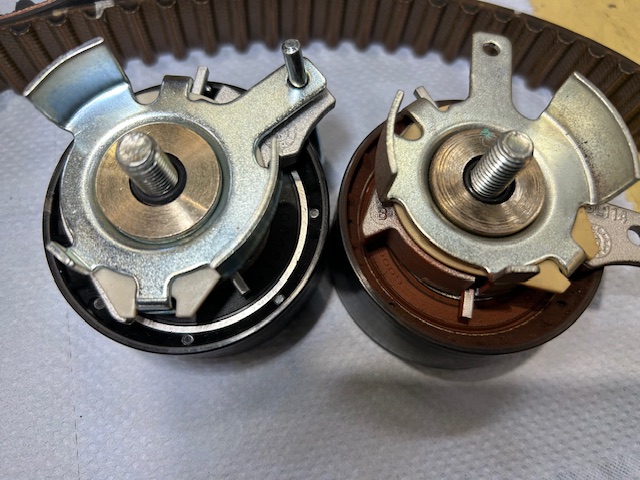

タイミングベルトとテンショナー交換





その他クランクプーリーSETボルトや

ファンベルトとファンベルトのテンショナーとアイドラプーリーもSETで交換して参ります

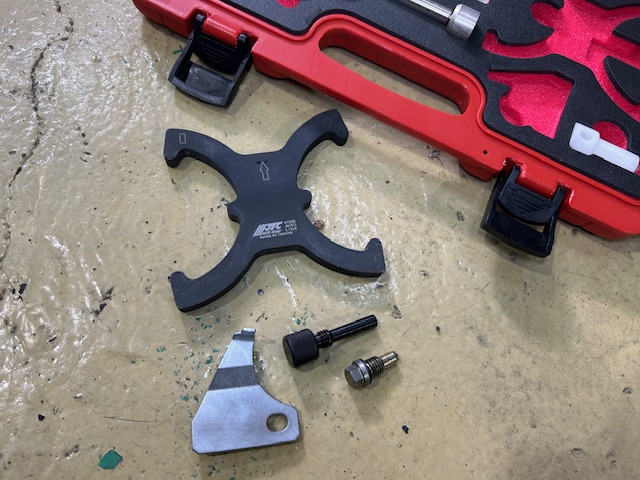

タイミングベルト交換に必要なSSTです

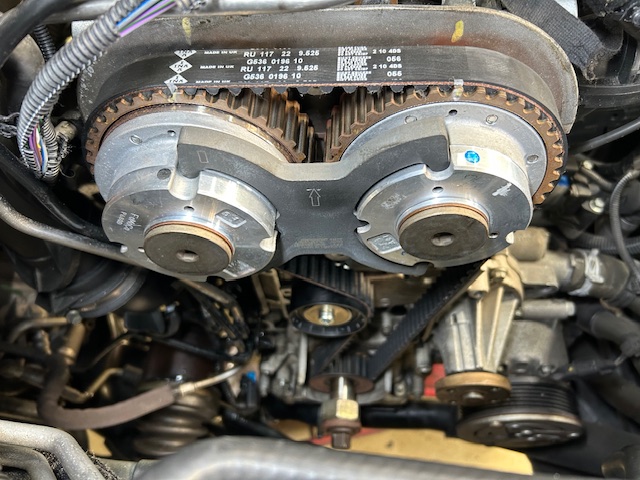

バルブタイミング確認しながらタイミングベルト取付

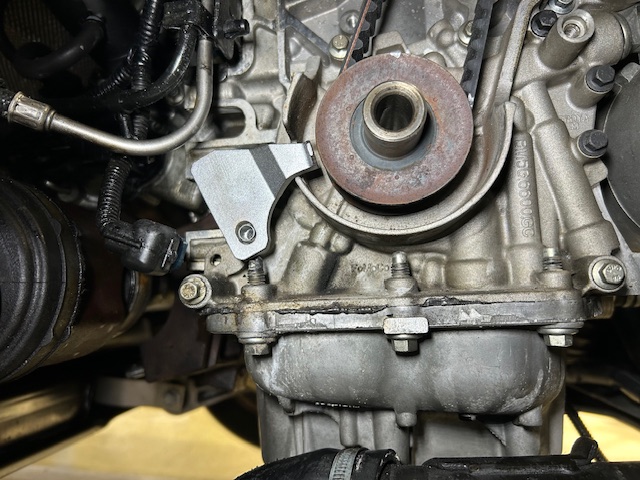

これも重要なクランクプーリー位置決めのSSTです
クランクプーリーに回転センサーついておりますので位置決めが必要です





各部組付けしましてクランクプーリーSETボルトも規定値で締め付けしまして完成です

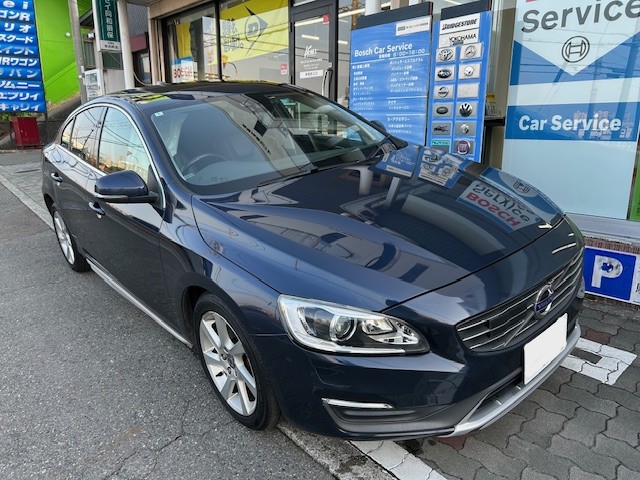

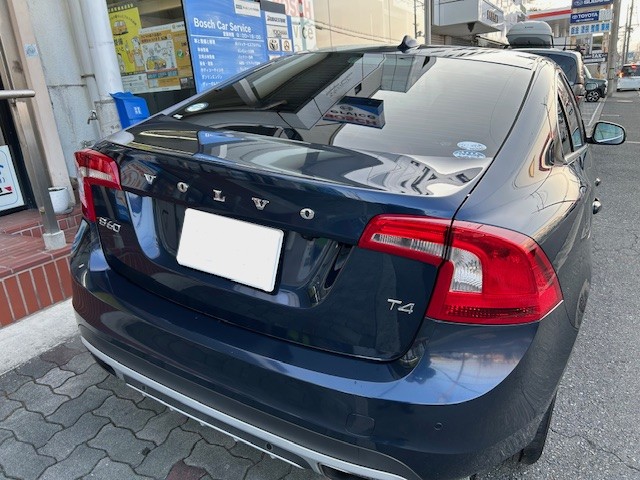

とても綺麗にお手入れされてるお車です
