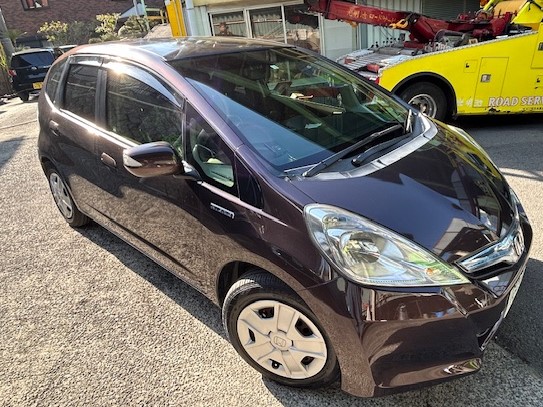

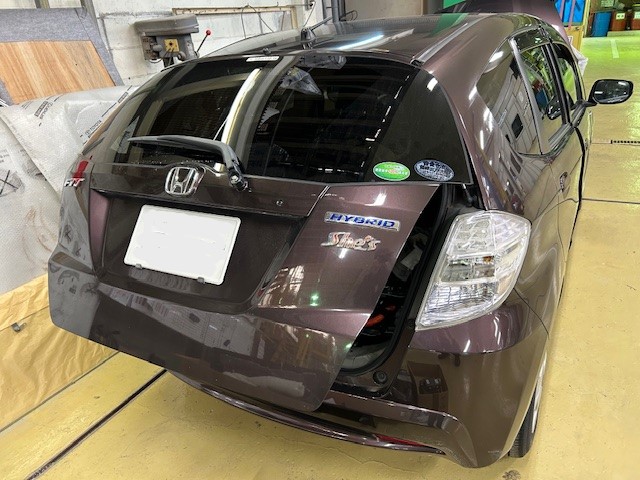

HONDA FIT HYBRID She’s　フィット　ハイブリッド　GP1　IMA故障　エンジン始動できない

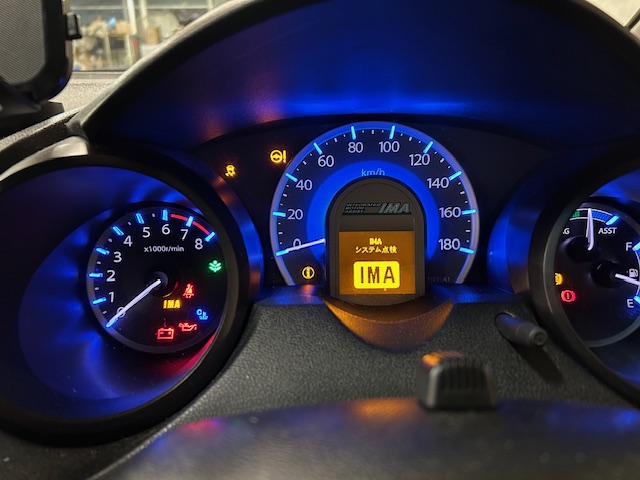

エンジン始動できない　IMA故障警告点灯してるとの事でロードサービスにて緊急ご入庫頂きました







発電しておりませんので補機バッテリー上がってエンジン始動出来ない模様です

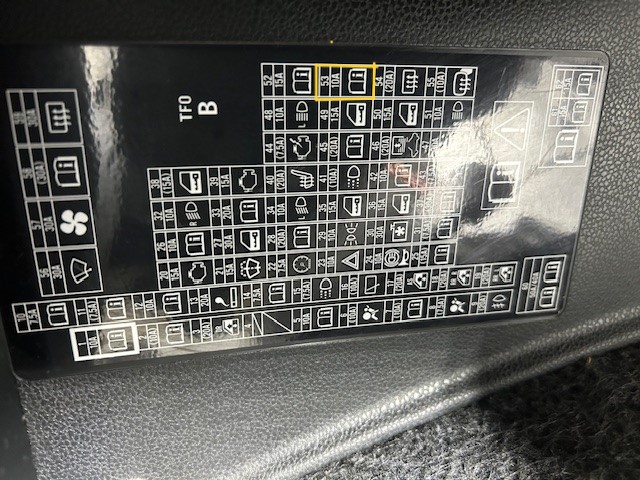

フューズ点検しますと53番の10Aフューズ切れております

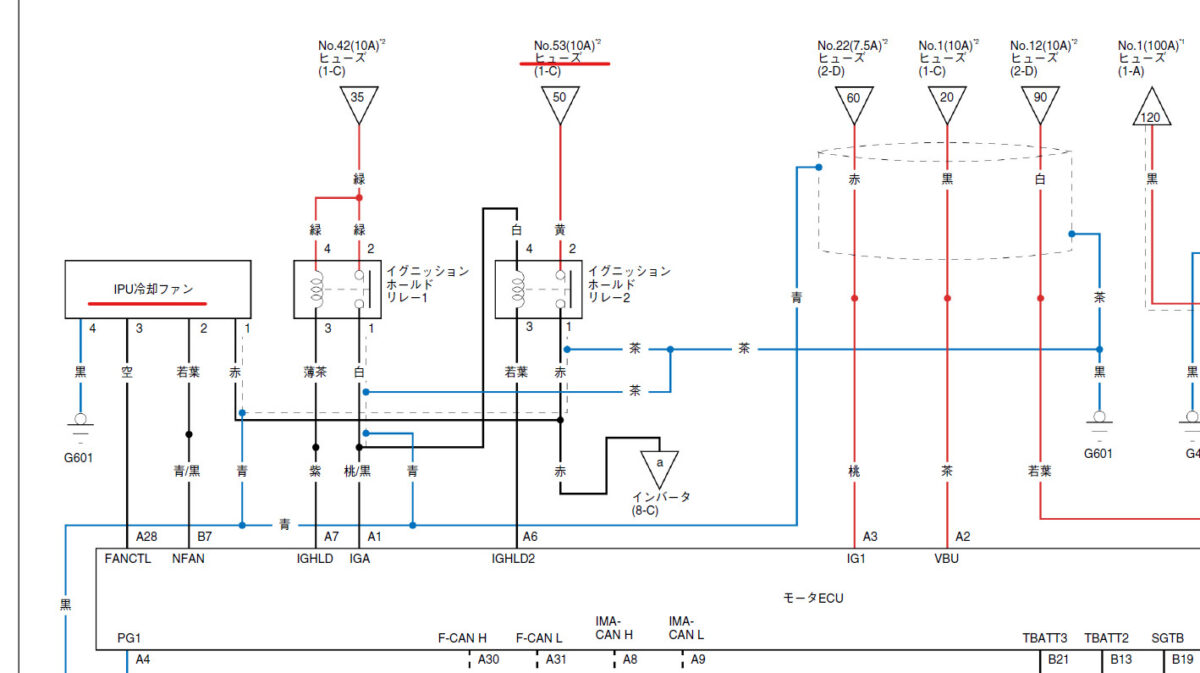

修理書で配線図調べますとインバーターへの電源と

IPU冷却ファンモーター（ハイブリッド冷却ファンモーター）の電源です







詳細点検していきますとIPU冷却ファンモーターに流れる電流が大きいようですのでファンモーター交換して参ります

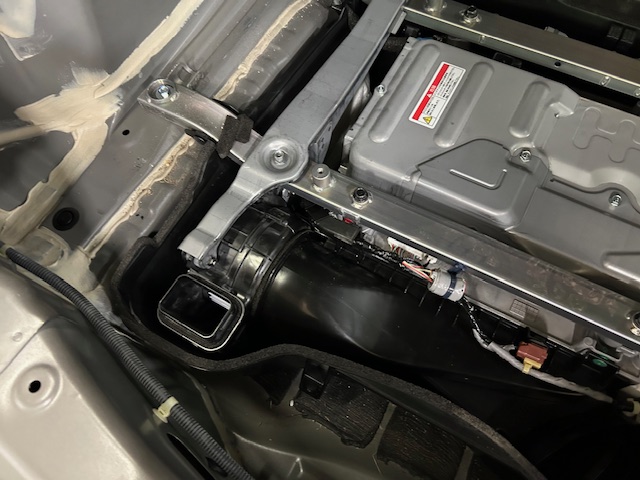

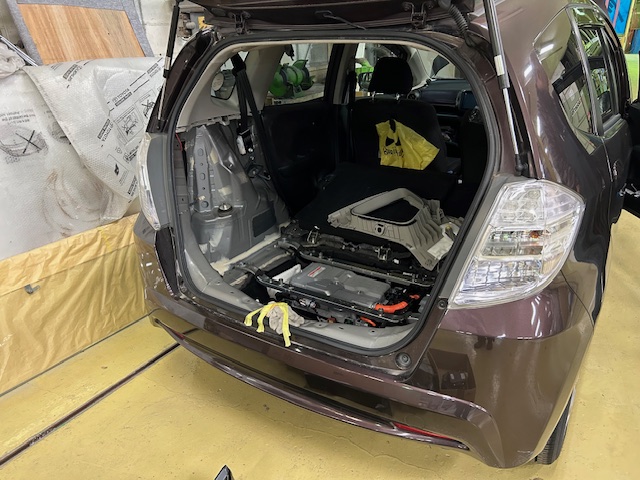

リヤ側のトリム全数とハイブリッド冷却用吸入エアダクト外しまして

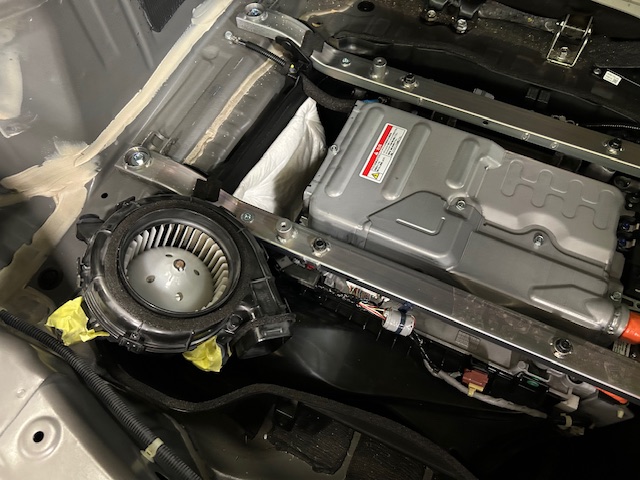

IPU冷却ファンモーターが見えてきました

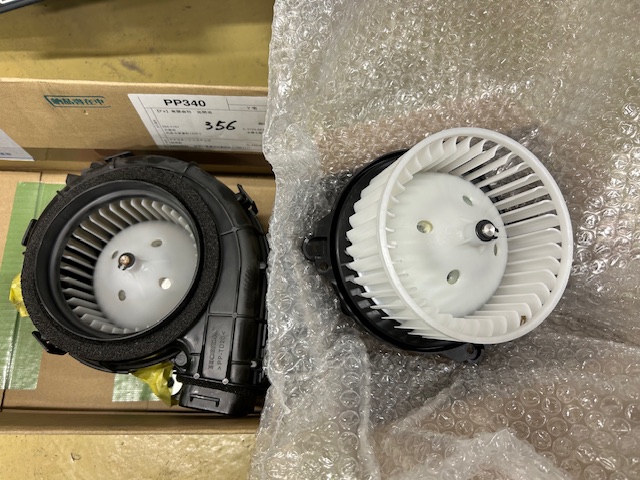

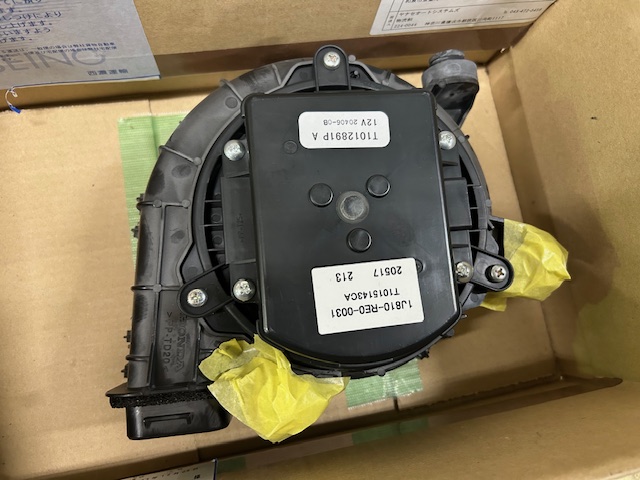

取り外して交換作業です







補機バッテリーも容量使い果たしておりますので交換させて頂きました



交換後は発電・充電点検しテスターにてアクティブテストでファンの作動確認しまして

故障コードも消去しまして作業完了です
一つのヒューズ切れで大変な事になりますがなかなか予防は出来ない故障です
