Alfa Romeo Giulia アルファロメオ ジュリア　エンジン掛からない！



いつもメンテナンスありがとうございます。

問診していきますと走行後しばらくエンジン止めて停車してると

次始動する時エンジン掛からない時があるとの事です
スターターは回るけどエンジン初爆ないとの事です　

暫く待って再始動するとエンジン掛かる症状です





症状は確認できましたので

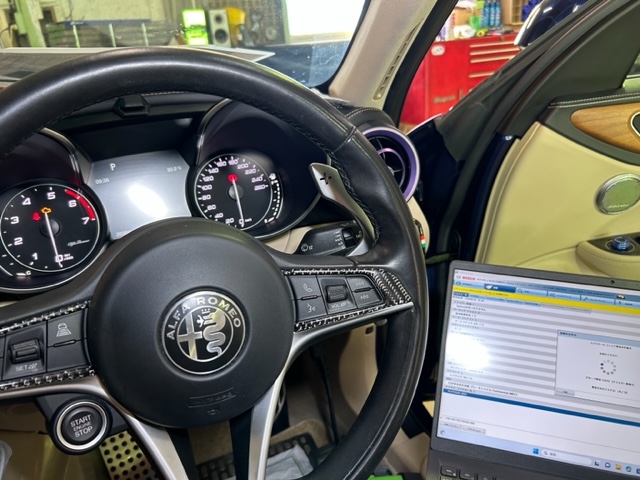

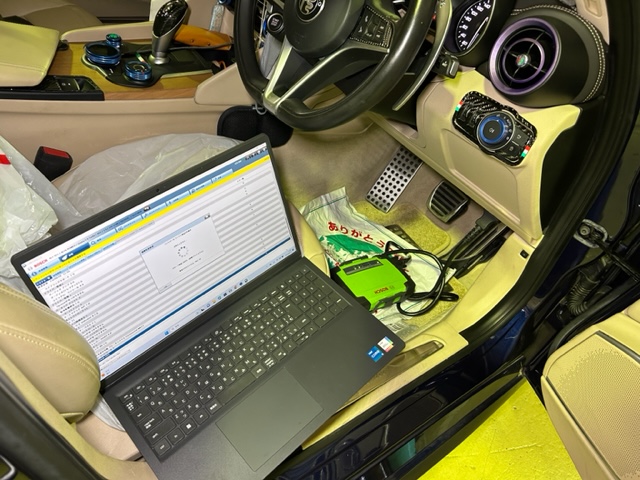

BOSCH診断機 KTS560 にて診断していきます





故障コードは多々入っておりましたが飛び火の故障コードは消去しまして確認しますと

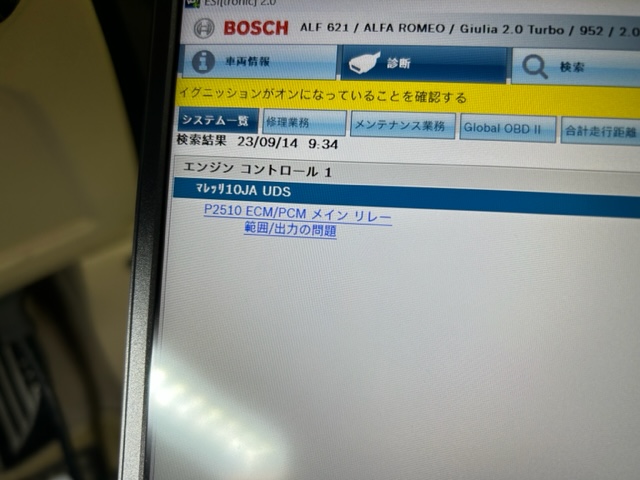

最終メインリレーで不具合出ております

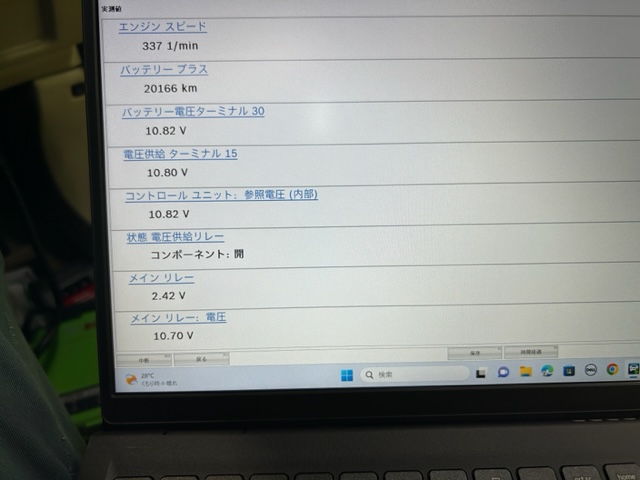

実測値も確認しメインリレーはオープンのままでONしておりません

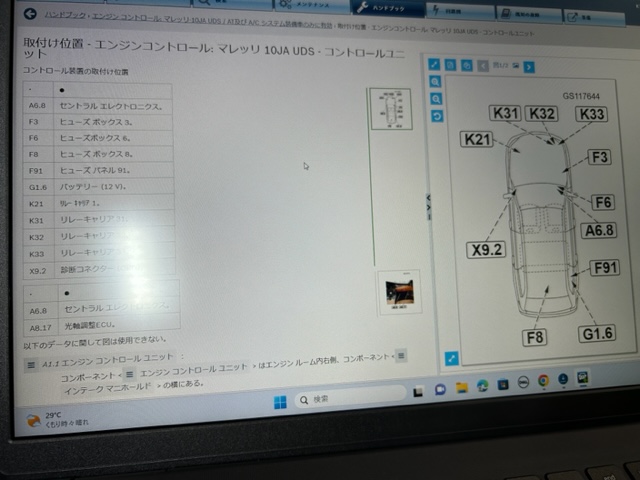

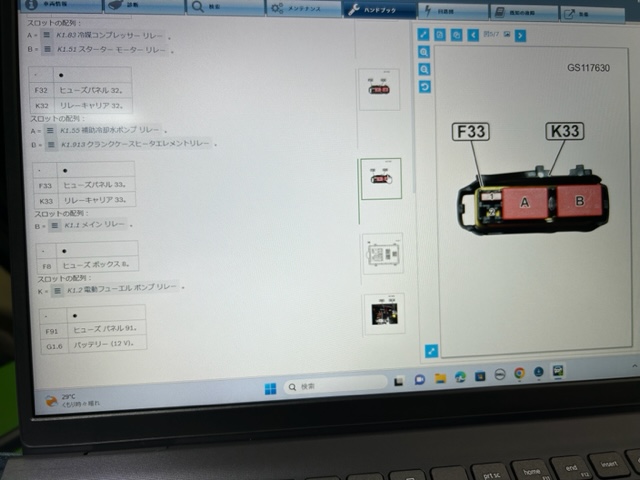

BOSCH ESI2.0 SISの資料によりますと右フロントにリレーキャリアK33が有ります

その中の2個有るリレーのうちBのリレーがメインリレーです

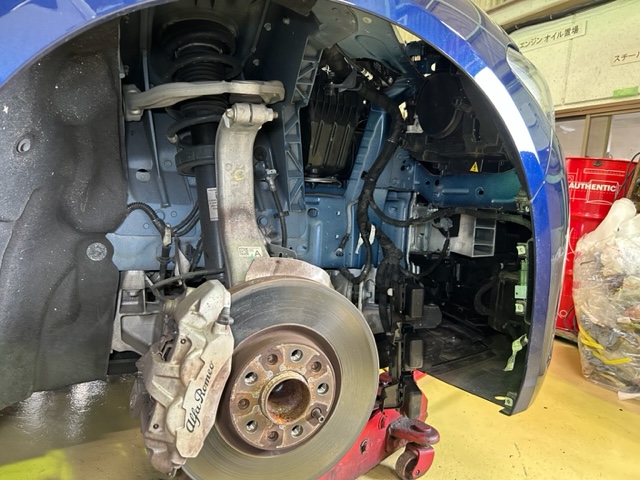

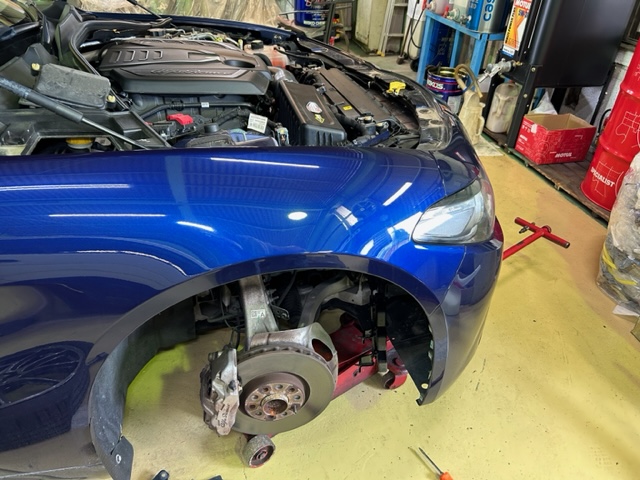

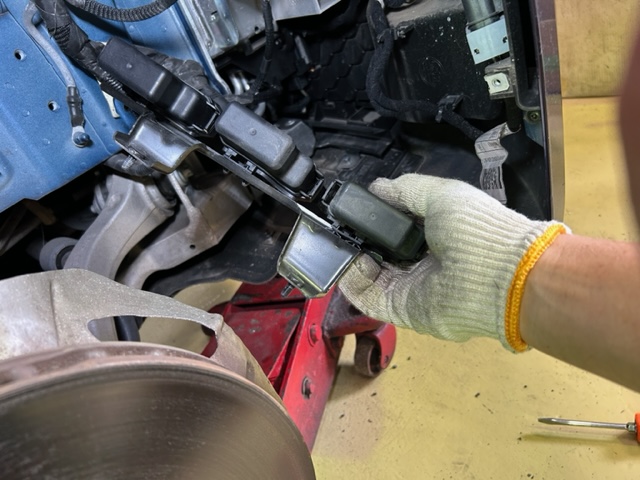

右フロントホイールハウスからメインリレーへアクセスしていきます

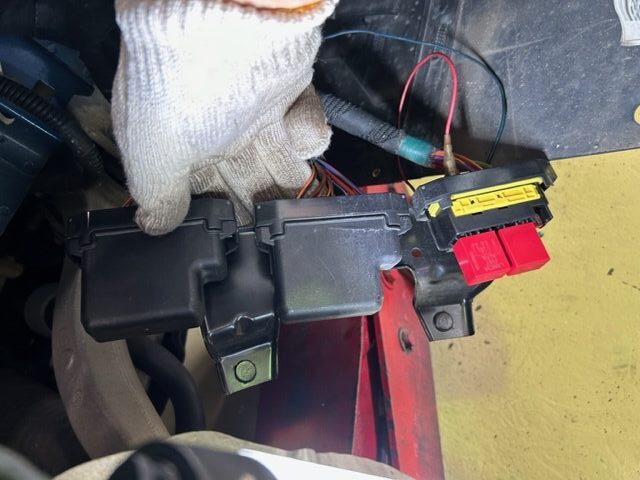

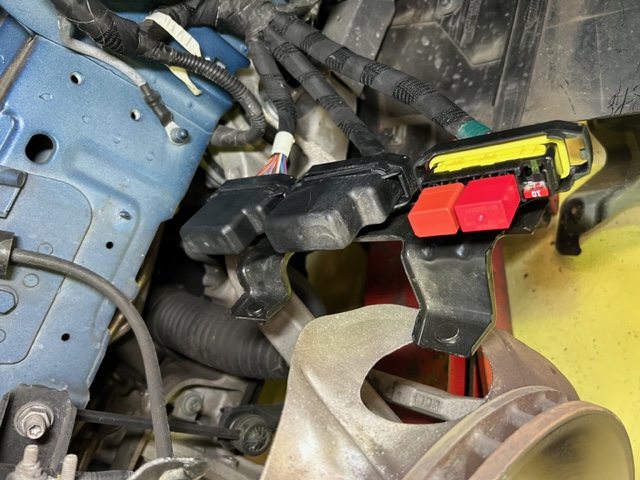

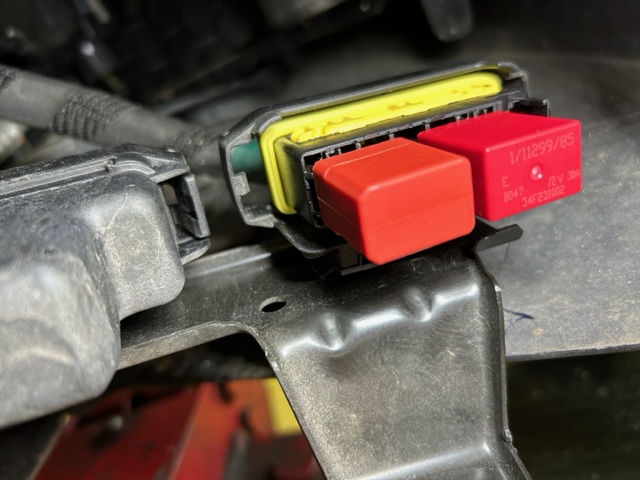

右端がK33リレーキャリアです





左側のリレーがBのメインリレーです

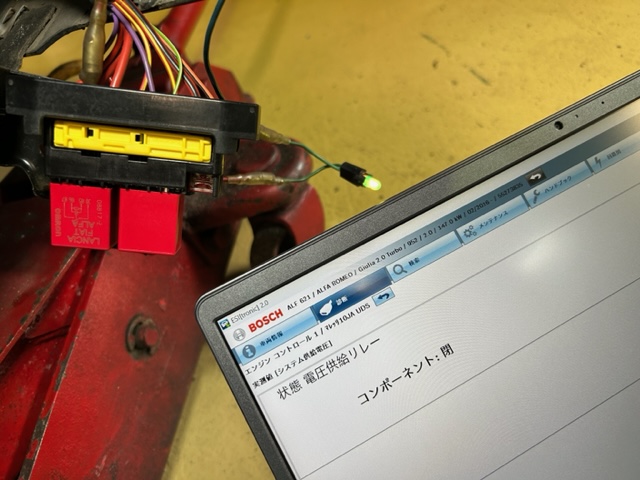

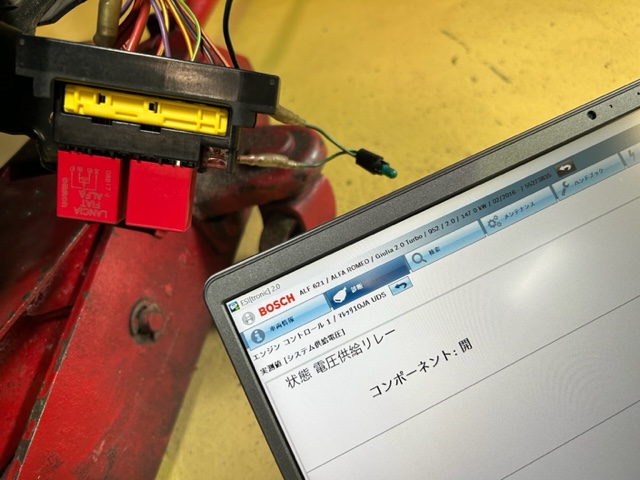

リレーのスイッチ側の端子に電球取付けしまして電圧点検していきます
テスターで実測値確認しながら電圧点検
エンジン掛からない時は実測値リレー開・電球消灯・エンジン掛からない状態で電圧きておりません





リレーをコツンと叩いて振動与えますと
テスター実測値リレー閉・電球点灯・エンジン始動可能です

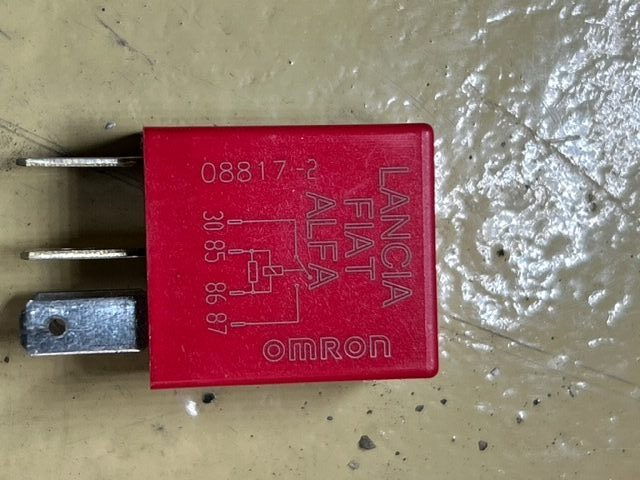

メインリレー不良確定ですOMRON製ですが…LANCIA・FIAT・ALFAの純正品です

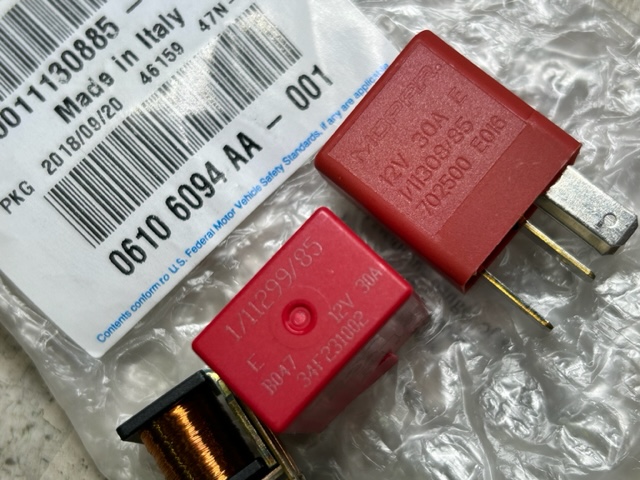

部品を注文しますと品番変更となっております　リレーメーカーも変更されております

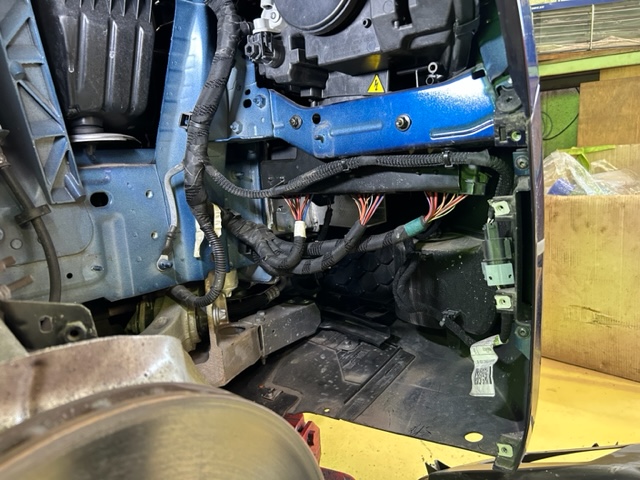

メインリレー交換後は調子良くエンジン始動しておりますので組付けしていきます





組付け後は現象再発しない事の確認とテスターにて実測値でメインリレーの作動の確認し

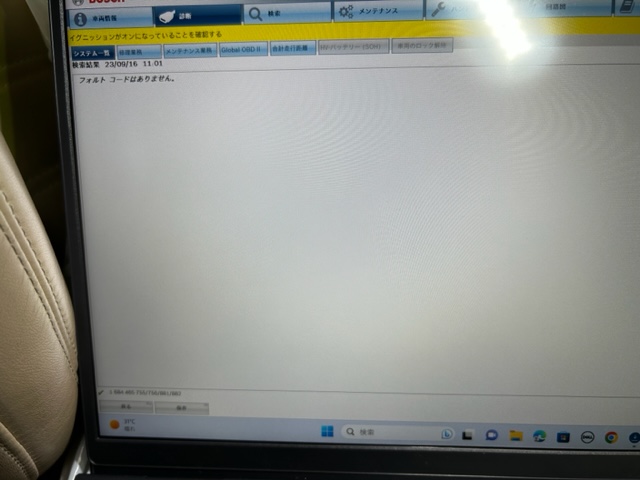

故障コード消去・確認しまして作業完了です





今回は不具合症状が出てる状態での故障診断で故障個所の追及が容易に出来ましたが

症状が出ない状態やたまにしか症状が出ない時の故障診断はてこずります

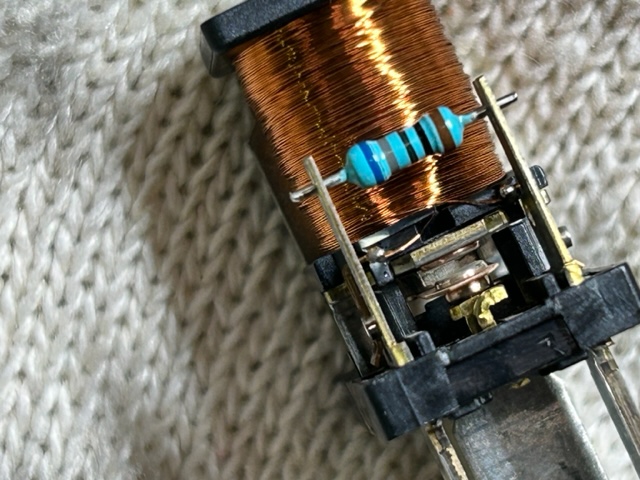

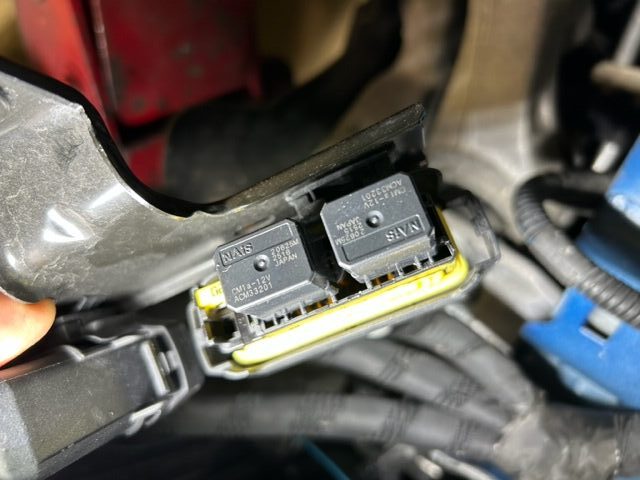

不具合起こしたリレーは日本製のメーカーOMRONですが不具合は良く有る様で品番変更されてるみたいです
同じ品番のリレーは他のリレーキャリアでも使われておりますので心配です



オーナー様は過去にスターター回らない症状でスターターリレー交換されてるみたいで

同じOMRON製リレーが使われてたので他国産メーカーリレーに変更した模様です
